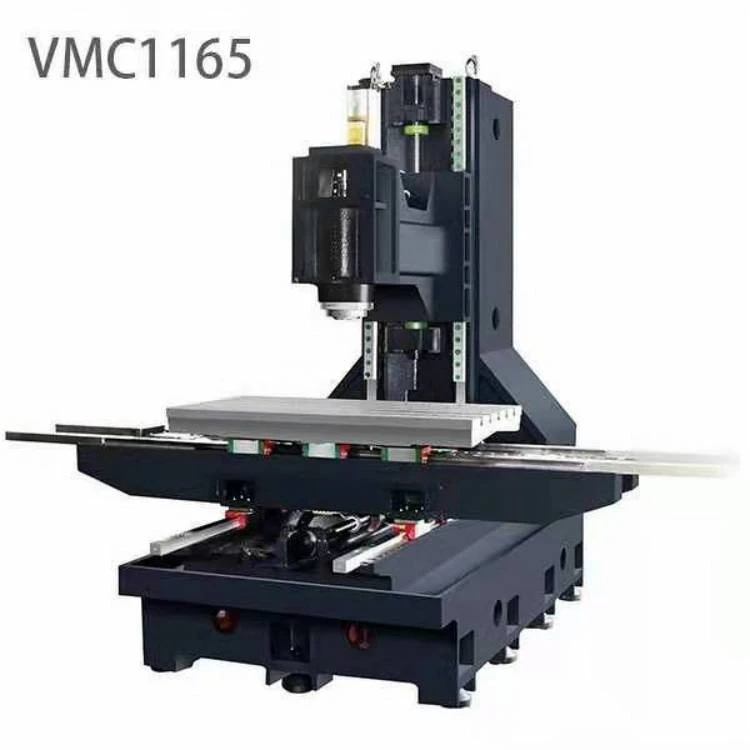

Obráběcí centrum v CNC V1165

Podrobné technické parametry předprodejní informace obráběcího centra v cnc V1165

Standardní systém: FANUC/SIEMENS/MITSUBISHI

Popis výrobku:

1. X, Y, Z tříosý pojezd: 1100x650x600mm

2. Režim otáčení vřetena je připojení k řemenu, maximální rychlost: 10,000 ot./min.

3. Standardní konfigurace zásobníku nástrojů je diskový 24 zásobník nástrojů, aby vyhovoval potřebám zákazníků.

4. Hlavní jednotka je těžká skříňová konstrukce se zesílenými vnitřními žebry a vysokou tuhostí.

5. Metoda obrábění vřeten využívá hydraulický mechanismus, vřeteno je během obrábění rovnoměrně namáháno a životnost ložiska je prodloužena.

6. Elektrická skříň má vnitřně rozdělený a izolovaný design pro oddělení zdroje vytápění regulátoru. K odvádění tepla v přední části se používá výměník tepla, aby se zabránilo vnikání vnějšího prachu do elektrické skříně; na zadní straně je použit ventilátor, který odvádí teplo z plotny ventilátoru.

7. Tříosá používá vysoce přesné kuličkové šrouby v kombinaci s přesným předkompresním a koncovým předpínacím zařízením pro matice, aby se zajistilo, že vůle stroje a tepelná deformace jsou po dlouhou dobu udržovány na nízké hodnotě.

8. Osy X a Y používají lineární vedení válečkového typu, které má vysokou tuhost, nízkou hlučnost, dokáže rychle přemístit a získat přesnost cyklu a rychlost rychlého pohybu je 36/36/24 m/min.

9. Všechny hotové výrobky prošly laserovou korekcí polohování a kruhovým testováním, aby byla zajištěna přesnost polohování a charakteristiky servopohonů, a před expedicí stroje jsou přijata přísná kontrolní opatření, aby byla zajištěna dlouhodobá stabilita různé přesnosti stroje.

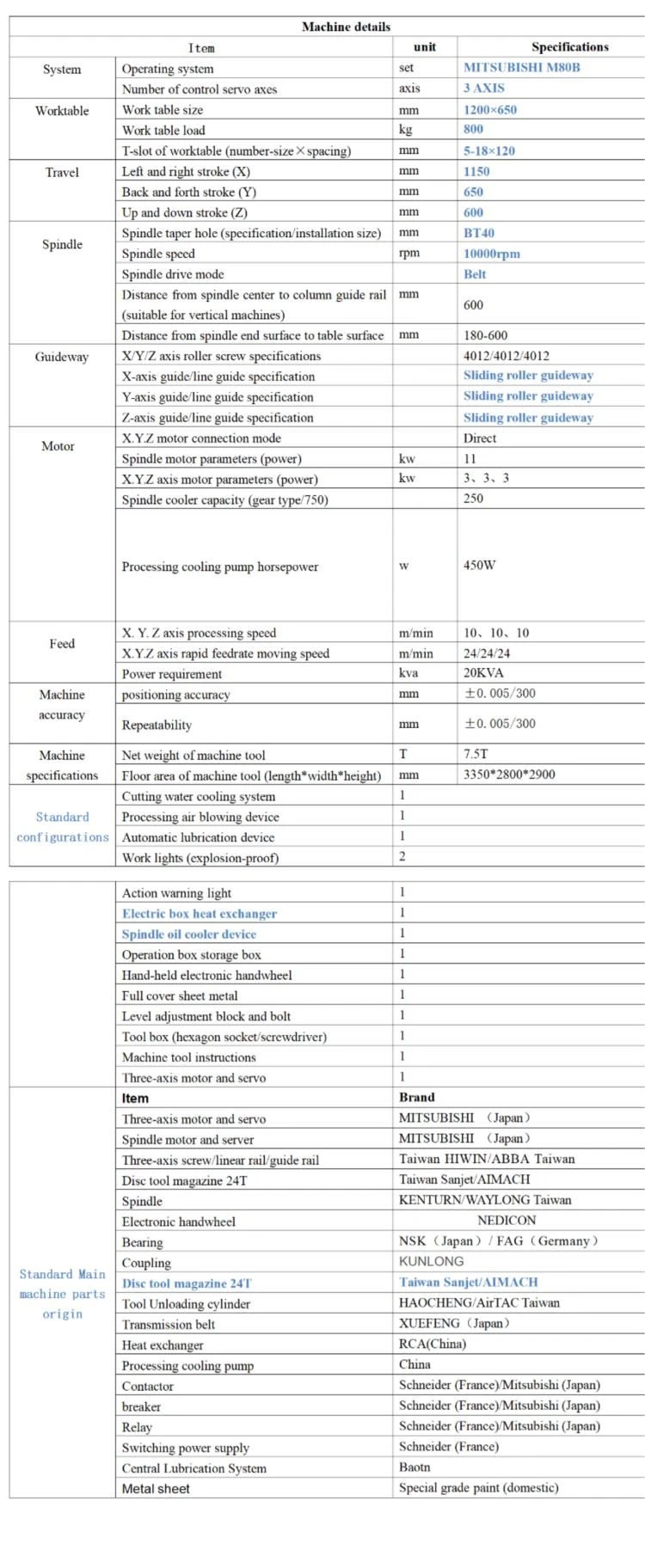

Hlavní parametry

6 posuvných bloků v ose Z, kalení stolu, kuličkový šroub HIWIN C3, válečkové lineární vedení HIWIN P4,

Vada kmitání obráběcího centra v cnc V1165 se obecně vyskytuje v mechanické části a servosystému posuvu. Existuje mnoho důvodů pro oscilaci. Kromě nevyhnutelného převodového prostoru, elastické deformace, třecího odporu a mnoha dalších faktorů po mechanické stránce je důležitým aspektem také vliv příslušných parametrů servosystému. Servosystém je rozdělen na AC a DC. Existují zhruba čtyři důvody pro oscilaci servosystému: špatná azimutová smyčka způsobuje, že výstupní napětí je nestabilní; b vibrace způsobené špatnou rychlostní smyčkou; c Nastavitelný polohovač servosystému je příliš velký, aby způsobil zkreslení výstupního napětí; d převodový stroj je nainstalován jako Mezera mezi šrouby je příliš velká. Zkreslení výstupních parametrů těchto regulačních smyček nebo příliš velký otevřený prostor pro mechanická přenosová zařízení jsou primárními faktory, které způsobují oscilace. Všechny je lze optimalizovat pomocí systému servořízení.

Jak odstranit oscilace:

1. Oscilace tvořená servosystémem s uzavřenou smyčkou: Některé servosystémy CNC používají zařízení s polouzavřenou smyčkou a servosystém s plně uzavřenou smyčkou musí upravit parametry za předpokladu, že část systému s polouzavřenou smyčkou oscilovat, takže oba jsou zcela odlišné.

⒉Snižte zesílení azimutální smyčky: v servosystému jsou standardní hodnoty pro referenci, například řada FANUCO-C je 3000 a systém Siemens 3 je 1666. Pokud dochází k oscilacím, lze zisk přiměřeně snížit, ale ne příliš, protože musí být zajištěn ustálený stav systému. chyba.

3. Snižte poměr setrvačnosti zátěže: Poměr setrvačnosti zátěže je obecně nastaven na 70 procent parametru zobrazeného při výskytu oscilace. Pokud závadu nelze odstranit, není vhodné dále snižovat hodnotu parametru.

4. Zapojte se do proporcionálního počtu (PID): proporcionální počet je multifunkční regulátor, který může nejen efektivně provádět proporcionální zesílení proudových a napěťových signálů, ale také může naplánovat zpoždění výstupního signálu do hlavního problému. Poruchy kmitání jsou někdy způsobeny tím, že dojde ke zpoždění a předstihu výstupního proudu a napětí, pak lze PID použít k naplánování fáze výstupního proudu a napětí.

5. Použijte funkci vysokofrekvenčního řízení: Výše ​​uvedená diskuse se týká metody optimalizace parametrů pro nízkofrekvenční oscilace a někdy CNC systém zareaguje kvůli oscilacím na stroji. Signál obsahuje vysokofrekvenční harmonické, díky čemuž je výstupní moment nestabilní. , A pak osciluje. Pokud jde o tento druh vysokofrekvenčního kmitání, může být do rychlostní smyčky přidána dolní propust prvního řádu, což je momentový filtr.

Povel rychlosti a signál odezvy rychlosti jsou regulátorem rychlosti převedeny na signál točivého momentu. Signál točivého momentu prochází filtračním spojem prvního řádu, aby se odřízly vysokofrekvenční složky, a poté je získán užitečný signál řízení točivého momentu. Po naplánování parametrů lze frekvenci nad 100 Hz generovanou strojem odříznout a poté lze dosáhnout efektu eliminace vysokofrekvenčních oscilací. Stručně řečeno, použití dvoupolohové reakce může způsobit, že systém bude pracovat v metodách plně uzavřené smyčky i polouzavřené smyčky, a pak výrazně zlepší plánování plánování systému a také zvýší parametry plánování systému. Z časové konstanty je patrné, že systém může provádět seřízení poruchy v plné uzavřené smyčce v nespojitém stavu a seřízení polouzavřené smyčky v přechodném stavu. Nyní si vezměte FANUCO-C jako příklad, abyste stručně představili proces úpravy konkrétních parametrů. Nejprve nastavte parametr P8411# (DPFB) na 1, což je funkce výběru oboustranné odezvy; P8499 je větší amplituda azimutové odezvy, obecně nastavená na 0; P8478 (čitatel) a P8479 (jmenovatel) jsou konstantní nastavení pro střední převodní odkaz, lze nastavit podle požadavků; P8480 je kód nastavení parametru zpožďovacího spoje prvního řádu a jeho plán nastavení je: 10~300 mS, obecně nastaveno na přidělení 100 mS; P8481 je výška nulového bodu, obecně 0, ale může být vhodná kvůli oscilaci. Trochu to zvyšte. Funkce odezvy ve dvou polohách je flexibilnější metodou opravy chyb, která má dobrou funkci optimalizace parametrů a stability systému v procesu ladění systému. Fenomén kmitání systému obráběcích strojů se stal běžným problémem CNC systému s plně uzavřenou smyčkou. Při kmitání systému bude mít obráběcí stroj vady plazení a kmitání, zejména ve vodorovné ose se sloupem a ose otočného CNC stolu, systém vykazuje vyšší frekvenci kmitání. Tento problém se stal jedním z důležitých faktorů ovlivňujících běžný provoz CNC zařízení.

FAQ:

Jaké požadavky na ochranu životního prostředí můžete mítkabelprodukty splňují?

Můžeme navrhnout a vyrobit stroj, který splňuje požadavky na ochranu životního prostředí v různých regionech.

Chci model, který je jiný než ostatní. Můžete mi to navrhnout?

Ano, můžeme navrhnout jedinečný model na základě vašeho ID nebo sami.

Produkt je příliš drahý, můžete mi ho zlevnit?

Ano, konfigurace strojů za různé ceny určí cenu stroje podle vašich potřeb, jako je například úspornější řídicí systém.
