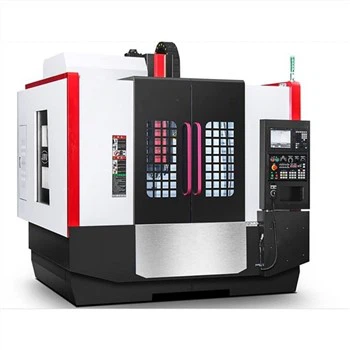

CNC obráběcí centrum V850

1. Zavedení a použití CNC obráběcího centra v850 lineárního obráběcího centra kolejnic

Tento produkt je vertikální obráběcí centrum s polouzavřenou smyčkou s přímým řízením tříosého serva X, Y, Z. Všechny tři osy jsou valivá lineární vedení. Vodicí lišta má velké zatížení, široké rozpětí, vysokou přesnost, kompaktní a přiměřenou konstrukci a vnější rozměry. Vřeteno je servo Motor je poháněn synchronním řemenem. Dokáže realizovat upínání složitých dílů, jako jsou různé disky, desky, skořepiny, vačky, formy atd., a může dokončit různé procesy, jako je vrtání, frézování, vyvrtávání, expanze, vystružování, tuhé závitování atd., vhodné pro vícenásobné odrůdy, Výroba malých a středních sérií výrobků může uspokojit zpracování složitých a vysoce přesných dílů. Pro splnění požadavků na zpracování speciálních dílů může být vybaven čtvrtou rotační osou.

Za druhé, hlavní konstrukční vlastnosti lineárního kolejnicového CNC obráběcího centra v1300

1. Hlavní základní díly jako základna, posuvné sedadlo, pracovní stůl, sloup, vřeteník atd. jsou vyrobeny z litiny Meehanit nad 250; základem je krabicová konstrukce a kompaktní a přiměřená symetrická žebrová struktura zajišťuje vysokou tuhost a odolnost základních dílů v ohybu. Seismický výkon; Sloupek typu A s rozpětím mostu a vnitřní mřížkovaná žebra mohou účinně zajistit tuhost a přesnost silného řezání v ose Z; základní díly jsou formovány pryskyřičným pískem a procházejí ošetřením stárnutím, které zajišťuje stabilitu dlouhodobého výkonu obráběcího stroje Assure.

2. Vodicí kolejnice X, Y a Z jsou všechna vysoce výkonná lineární valivá vedení, která mají vlastnosti vysoké rychlosti, vysoké tuhosti, nízkého tření, nízkého hluku a nízkých změn nárůstu teploty a spolupracují s automatickým nuceným mazáním, aby zlepšit přesnost a životnost obráběcího stroje;

3. Směr Z plus vyvážení protizávaží pro zajištění hladkého a stabilního pohybu vřeteníku; Motor pohonu ve směru Z má vypínací brzdné zařízení;

4. X, Y, Z tři směry posuvu používají vysoce přesný a vysoce pevný vnitřní smyčka dvojitá matice předkompresní velký kuličkový šroub, vysoká rychlost posuvu; hnací motor je přímo spojen se šroubem pomocí elastické spojky a výkon je přímo přenášen na servomotor na vysoce přesný kuličkový šroub bez vůle, aby byla zajištěna přesnost polohování a synchronizace obráběcího stroje;

5. Použití tchajwanské vysokorychlostní, vysoce přesné a vysoce tuhé vřetenové jednotky má silnou axiální a radiální nosnost a rychlost může dosáhnout 12000 ot./min;

6. Vřeteno má centrální strukturu foukání vzduchu. Při uvolnění vřetena se centrální vysokotlaký plyn používá k rychlému vyčištění vnitřního kužele vřetena, aby byla zajištěna přesnost a životnost upnutí nástroje;

7. Vodicí kolejnice a vodicí šrouby směrů X, Y a Z obsahují ochranná zařízení, která zajišťují čistotu vodicích šroubů a vodicích kolejnic a zajišťují přesnost přenosu a pohybu a životnost obráběcího stroje;

8. Vnější ochrana obráběcího stroje přijímá úplnou konstrukci ochranné konstrukce, která se snadno ovládá, je bezpečná a spolehlivá;

9. Spolehlivé centralizované automatické mazací zařízení se používá k automatickému a přerušovanému mazání každého mazacího místa obráběcího stroje pevným a kvantitativním způsobem a dobu mazání lze upravit podle pracovních podmínek;

10. Přijetí 24 diskových zásobníků nástrojů vyrobených tchajwanskými výrobci s přesnou výměnou nástroje, krátkou dobou a vysokou účinností. Byl milionkrát testován a splňuje požadavky na spolehlivost; s tlumicí strukturou může snížit náraz při pohybu a zajistit životnost zásobníku nástrojů; pneumatický pohon, snadné použití, výměna nástroje v nejkratší dráze;

11. Použití zařízení pro separaci oleje a vody může oddělit většinu shromážděného mazacího oleje od chladicí kapaliny, čímž se zabrání rychlému poškození chladicí kapaliny, což přispívá k ochraně životního prostředí;

12. Operační systém obráběcího stroje přijímá princip ergonomie a ovládací skříňka je nezávisle navržena, která se může sama otáčet, což je vhodné pro provoz.

Parametry

Frézka VMC850 DC a AC systém pohonu vřetena

V současné době všechny špičkové servo CNC systémy obráběcích center doma i v zahraničí využívají elektrické ovládání přesného dorazu.

1. Systém pohonu stejnosměrného vřetena CNC obráběcího centra

Stejnosměrný pohon vřetena většinou využívá metodu regulace rychlosti tyristoru. Servosystém DC posuvu je dvousmyčkový řídicí systém složený z rychlostní smyčky a proudové smyčky pro řízení napětí kotvy stejnosměrného vřetenového motoru. Vřetenový motor využívá samostatně buzený motor s budicím vinutím a elektrickým. Otočná vinutí jsou na sobě nezávislá. Otáčky motoru se mění z minimální hodnoty na jmenovitou hodnotu a budicí proud je udržován nezměněn, aby se realizovala regulace napětí a otáček, která patří k řízení konstantního momentu; z jmenovité hodnoty na maximální hodnotu se sníží budicí proud, aby se realizovala magnetizace a regulace otáček, která patří k řízení konstantního výkonu.

2. Systém střídavého pohonu vřetena CNC obráběcího centra

S rozvojem technologie řízení rychlosti střídavého proudu přebírá pohon vřetena CNC obráběcích strojů většinou režim řízení motoru vřetena a frekvenčního měniče. Měnič na straně sítě se skládá z třífázového můstkového plně řízeného usměrňovacího obvodu složeného ze šesti tyristorů. Obvod může pracovat v usměrňovacím stavu a přímo dodávat energii do meziobvodu, nebo může pracovat ve stavu střídače, aby dokončil úlohu energetické zpětné vazby do sítě. Invertor na straně zátěže se skládá ze šesti výkonových tranzistorů s antiparalelními diodami s volnoběhem. Prostřednictvím řízení počítače magnetického pole umožňuje třífázová sinusová pulzně šířková modulace PWM napěťový výstup invertoru na straně zátěže motoru získat požadovaný točivý moment a budicí proud. Rozsah výstupního třífázového PWM napětí je 0-430V a rozsah nastavení frekvence je 0-300Hz. Během zpětnovazebního brzdění se energie motoru nabíjí do kondenzátoru prostřednictvím šesti diod střídavého proudu. Když napětí na kondenzátoru překročí 600 V, energie na kondenzátoru se vrací do sítě přes řídicí regulátor a střídač na straně sítě.

Šest, konfigurace OP

1. CNC obráběcí centrum v850 může nainstalovat SYNTEC/FANUC-0i-MF, GSK;

2. Ruční vzduchová pistole;

3. Čtvrtá osa;

4. Automatický dopravník třísek
